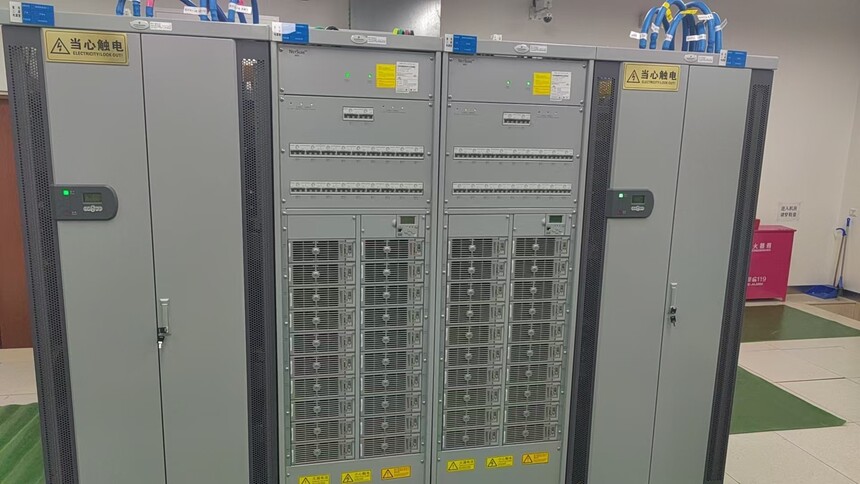

维谛NetSure 801电源系统高可靠高效率分立式电源系统是维谛技术集多年开发和网上运行经验推出的新一代大容量通信电源系统。该电源系统由交流配电柜、直流配电柜、整流柜组成，具有数字化双 DSP 控制、有源PFC、软开关技术、原边箝位技术、集中散热技术等，具有安全可靠、高效节能、智能化、节省空间、分期投入等优点。

NetSure801特性

安全可靠

电网适应能力强：输入电压范围为260Vac～530Vac时可正常工作，并能承受600Vac高压输入。

防雷能力强：具有交流侧、直流侧、信号端全方位防雷保护。

保密性能好：支持SSH、SSL加密协议，具有高安全和保密性能。

油机兼容性好：具有耐油机启动，能承受油机瞬间过压，对油机输出要求不高。

电池保护能力强：具有输出电流缓起功能，输出电流可根据设定缓慢爬升，减小对负载和电池的冲击，有效提高电池使用寿命。

NetSure801使用方便

全面监控：交流配电柜、直流配电柜、整流柜均自带监控单元，可独立工作。

远程管理：可以通过网口、Modem、RS232、RS485实时远程监控

自主均流:数字化控制，均流不平衡度1%，性能稳定；整流模块能脱离监控模块稳定工作并自主均流。

真正全正面操作，上下自由出线。

界面友好：大屏幕彩色屏，图形化菜单，参数设置方便，操作简单。

NetSure801节能环保

模块效率高：普通模块 93%；高效模块效率 96%

多种节能方案：支持休眠节能技术、高效-普通模块混插技术。

满足欧盟RoHS标准和中国环保指令，EMC 满足 EN300386 Class B

NetSure801节省空间：单个整流架最大容量 2000A，整个系统节地 20%

NetSure801分期投入：整流柜、配电柜柜内柜外均可并机，扩容方便。

NetSure801系列高可靠高效率分立式电源系统

产品简介

价值特点

   名称                           型号

整流模块    R48-5800A/R48-5800e

监控模块    M831D

整流柜       Rack1000-7、Rack1500-7、Rack2000-7

交流配电柜 PD380/400AFH-7、PD380/630AFH-7、PD380/630AFA-7

直流配电柜 PD48/1600DF-7、PD48/2500DF-7

选配件 MODEM组件、温度补偿电缆、并机铜排成套件、顶盖等

性能参数      描述

工作温度 -10 ～ +65℃（+45 ～ +65℃需降额使用）

工作相对湿度 ≤95%RH（无凝露）

海拔高度 ≤4000m（2000 ～ 4000m 需降额使用）

存储温度 -40 ～ +70℃

存储相对湿度 ≤95%RH

输入线电压 260 ～ 530Vac（260 ～ 304Vac 降额输出）

输入电压频率 45 ～ 65Hz

功率因数 ≥0.99

效率 >92%，普效系统；>95%，高效系统

输出直流电压 -42 ～ -58Vdc

均分负载性能 ≤3%

1系统构成

电气参数

整流柜

型号 Rack1000-7 Rack1500-7 Rack2000-7

整流模块型号 R48-5800A/R48-5800e

整流模块数量 1 ～ 10 个 1 ～ 15 个 1 ～ 20 个

监控模块型号 M831D

监控模块数量 1

机械参数

600mm（宽）×600mm（深）×2000mm（高）

600mm（宽）×600mm（深）×2000mm（高）

600mm（宽）×600mm（深）×2000mm（高）

重量（kg） ≤140（不含整流模块） ≤160（不含整流模块） ≤180（不含整流模块）

2产品配置

Rack1000-7  Rack2000-7 Rack1500-7

交流配电柜

型号 PD380/400AFH-7-Y2 PD380/630FH-7-Y3 PD380/630AFA-7-Y4

交流输入

三相四线制和三相五线制 三相四线制和三相五线制 三相四线制和三相五线制

两路输入，手动切换 两路输入，手动切换 两路输入，自动切换

输入电流 400A 输入电流 630A 输入电流 630A

交流输出

三相 4×160A（MCCB） 三相 6×160A（MCCB） 三相 6×160A（MCCB）

三相 1×63A（MCB） 三相 1×63A（MCB） 三相 1×63A（MCB）

三相 1×32A（MCB） 三相 1×32A（MCB） 三相 1×32A（MCB）

单相 3×32A（MCB） 单相 3×32A（MCB） 单相 3×32A（MCB）

单相 3×20A（MCB） 单相 3×20A（MCB） 单相 3×20A（MCB）

应急输出 100A@48Vdc

机械参数

800mm（宽）×600mm（深）×2000mm（高）

800mm（宽）×600mm（深）×2000mm（高）

800mm（宽）×600mm（深）×2000mm（高）

重量（kg） ≤240 ≤270 ≤300

3直流配电柜

型号 PD48/1600DF-7-Y3 PD48/1600DF-7-Y4 PD48/2500DF-7-Y3 PD48/2500DF-7-Y4

电池熔芯 2 组 2×800A（NT4） 2 组 2×800A（NT4） 2 组 2×1000A（NT4） 2 组 2×1000A（NT4）

直流输出

6×500A（NT3） 12×400A（NT3） 8×630A（NT3） 16×500A（NT3）

2×200A（NT2） 4×200A（NT2） 4×400A（NT2） 4×200A（NT2）

8×100A（NT00） 2×100A（NT00） 4×200A（NT2） 2×100A（NT00）

6×63A（NT00） 6×63A（NT00） 8×100A（NT00） 4×63A（NT00）

6×63A（NT00）

机械参数

800mm（宽）×600mm（深）×2000mm（高）

800mm（宽）×600mm（深）×2000mm（高）

800mm（宽）×600mm（深）×2000mm（高）

800mm（宽）×600mm（深）×2000mm（高）

重量（kg） ≤280 ≤280 ≤290 ≤290

4整流模块特性

R48-5800A R48-5800e

整流模块 R48-5800A、R48-5800e

输入输出特性 数值 单位 说明

输入电压 260 ～ 530 Vac 线电压，260 ～ 304Vac 降额输出

输入电压频率 45-65 Hz

功率因数 ≥0.99

THD ≤5 % 50 ～ 110% 负载

输出电压 42~58 Vdc 连续可调

输出电流 0 ～ 120.8 A

最大输出功率 5800 W 100A@58Vdc

功率密度 13.5 W/In 3

效率>93% R48-5800A（普效）>96% R48-5800e（高效）

机械参数 224（宽）×372（深）×85（高） mm
